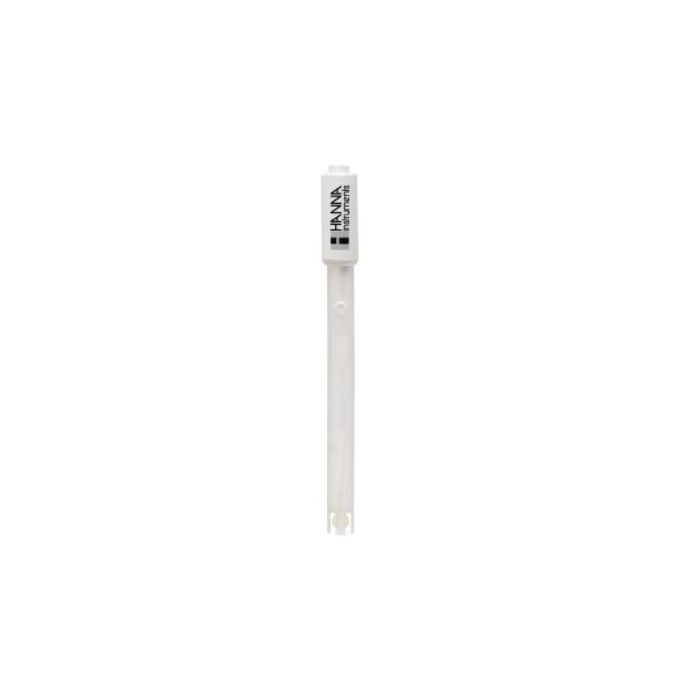

PVDF pH elektroda za mliječne proizvode - FC100B

PVDF pH elektroda za mliječne proizvode

Hanna Instruments nudi širok izbor pH elektroda dizajniranih za mnogo različitih primjena. Vrsta stakla koje se koristi za osjetljivost pH, oblik, materijal tijela, vrsta spoja, vrsta referentne elektrode i elektrolit su samo neki od aspekata dizajna. FC100B koristi staklo opće namjene (GP), sferni vrh, PVDF kućište za prehrambenu industriju, jednostruku keramičku fritu, dvostruki spoj i može se puniti s 3,5 M KCl.

Formulacija stakla opće namjene

Staklo opće namjene (GP), kako naziv govori, standardna je formulacija stakla koja se koristi za opću uporabu. PH elektroda s GP staklom imat će otpor od 100 megahama na 25 ^°C i prikladna je za mjerenje pH uzoraka na temperaturi okoline. FC100B prikladan je za upotrebu s uzorcima koji mjere od 0 do 80^°C.

Sferni vrh

Sferni vrh namijenjena je za opću upotrebu u prehrambenoj industriji. Mjerenja se mogu vršiti u tekućinama ili kašama koje omogućuju jednostavno mjerenje krutih i polukrutih prehrambenih proizvoda. Ostali oblici vrhova uključuju konus za prodor i ravni vrh za površinska mjerenja.

PVDF tijelo

Poliviniliden fluorid (PVDF) je plastika koja je otporna na većinu kemikalija i otapala, uključujući natrijev hipoklorit. Ima visoku otpornost na abraziju, mehaničku čvrstoću i otpornost na ultraljubičasto i nuklearno zračenje. PVDF također je otporan na rast gljivica.

Referenca za jednostruko keramičko spajanje

FC100B ima dizajn s dvostrukim spojem. pH elektrode su dostupne s jednostrukim ili dvostrukim spojem. Potpuni opis proizvoda potražite u nastavku. Spoj poznat i kao slani most neophodna je komponenta električnog kruga. Kretanje iona mora prolaziti kroz spoj radi stabilnog očitanja. Vanjska referenca ima jednu keramičku fritu. Keramika je porozni materijal koji se lako stapa sa staklenim tijelom i ima sličan koeficijent širenja. Jedan keramički spoj ima protok od 15-20 μL / sat. Dostupni su i drugi tipovi spojeva s većim protocima i izrađeni od različitih materijala.

Punjiva

FC100B je sonda s mogućnošću ponovnog punjenja. Budući da se radi o dvostrukoj spojnoj pH elektrodi, otopina za punjenje je HI7082 3,5M KCl. Ova otopina ne sadrži srebro kao kod elektrode s jednim spojem. Odsutnost srebra spriječit će stvaranje taloga srebra na površini spoja i začepiti ga. Začepljenje spoja rezultirat će nesigurnim i nestalnim očitanjima.

BNC priključak

FC100B koristi BNC priključak. Ova vrsta priključka je univerzalna jer se može koristiti na bilo kojem pH metru koji ima ženski ulaz BNC sonde. Ostale vrste priključka uključuju DIN, vijčani, T-tip i 3,5 mm. Ove vrste priključka imaju tendenciju da budu vlasnički za određenu vrstu mjerača i nisu zamjenjive.

Elektrode s jednim spojem nasuprot dvostrukim spojnicama

Elektrode s jednim spojem koriste otopinu za punjenje kao HI7071 koja sadrži 3,5M KCl, dok elektrode s dvostrukim spojem obično koriste HI7082 koja sadrži 3,5M KCl. Konvencionalne elektrode obično imaju jedan spoj. Kao što je prikazano na slici gore, te elektrode imaju samo jedan spoj između unutarnje referentne žice i vanjske otopine. Pod nepovoljnim uvjetima, kao što su visokotlačne, visokotemperaturne, visoko kisele ili alkalne otopine, pozitivni protok elektrolita kroz spoj često se obrne, što dovodi do ulaska otopine uzorka u referentni odjeljak. Ako ostane neprovjereno, referentna elektroda se može kontaminirati, što dovodi do potpunog kvara elektrode. Drugi potencijalni problem s elektrodama s jednim spojem je začepljenje spoja zbog taloženja srebrnog klorida (AgCl). Srebro se može lako taložiti u uzorcima koji sadrže tris pufer ili teške metale. Kada otopina elektrolita dođe u kontakt s uzorkom, dio AgCl-a će se taložiti na vanjskoj strani spoja. Rezultat je kriva očitanja dobivenih od senzora. Hannin sustav dvostrukog spoja, kao što i sam naziv implicira, ima dva spoja, od kojih je samo jedan u kontaktu s uzorkom, kao što je prikazano na slici. Pod nepovoljnim uvjetima vidljiva je ista tendencija ulaska uzorka. Međutim, budući da je sustav referentne elektrode fizički odvojen od srednjeg područja elektrolita, kontaminacija elektrode je minimizirana. Vjerojatnost začepljenja spoja je također smanjena s dvostrukom spojnom elektrodom, budući da vanjska referentna ćelija koristi otopinu za punjenje koja je "bez srebra". Budući da nema srebra, ne stvara se talog koji bi začepio spoj.

Specifikacije:

Naziv	Detalji
SKU	FC100B
Opis	pH elektroda
Referentna elektroda	dupli, Ag/AgCl
Spoj / Brzina protoka	keramički, jednostruki / 15-20 uL / ​​h
Elektrolit	KCl 3.5M
Maksimalni tlak	0,1 bar
Raspon	pH: 0 to 13
Preporučena radna temperatura	0 to 80°C (32 to 176°F) - GP
Tip / Oblik	sferičan (promjer: 7.5 mm)
Temperaturni Senzor	ne
Pojačalo	ne
Materijal tijela	PVDF
Kabel	koaksijalni; 1 m (3,3 ’)
Preporučena upotreba	prehrambena industrija (opća uporaba), mlijeko
Povezivanje	BNC
