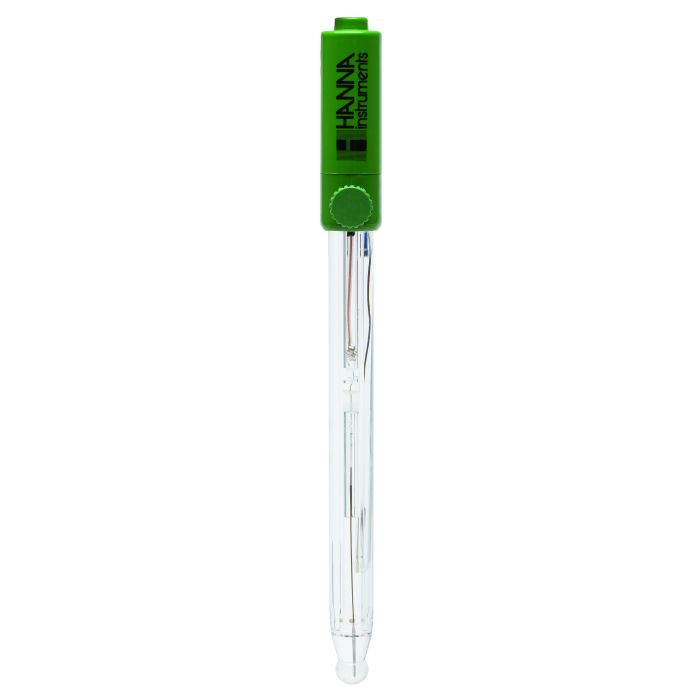

pH elektroda za dvostruko spajanje koja se može ponovno puniti s BNC priključkom HI1043B

Hanna Instruments nudi širok izbor pH elektroda dizajniranih za mnogo različitih primjena. Vrsta stakla koje se koristi za osjetljivost pH, oblik, materijal tijela, vrsta spoja, vrsta referentne elektrode i elektrolit su samo neki od aspekata dizajna.

HI1043B koristi visokotemperaturno (HT) staklo, sferni vrh, stakleno tijelo, dvostruki keramički spoj i može se ponovno puniti s 3,5M KCl.

Formulacija stakla za visoke temperature

Mjerenje pH na vrlo visokim temperaturama štetno je za osjetljivi stakleni vrh i skratit će joj životni vijek. pH elektroda sa staklom opće namjene (GP) imat će otpor od 100 megahama na 25 ° C, dok će otpor HT stakla biti oko 400 megaohma na 25 ° C. Kako se HI1043B koristi na povišenim temperaturama, otpor se smanjuje i približava otporu GP stakla. HI1043B prikladan je za upotrebu s uzorcima koji mjere od 0 do 100 ° C.

Sferni vrh

Sferini vrh je za opću namjenu. Ostali oblici vrhova uključuju konus za prodor i ravni vrh za površinska mjerenja.

Stakleno tijelo

Stakleno je tijelo idealno za laboratorijsku uporabu. Staklo je otporno na mnoge agresivne kemikalije i lako se čisti. Stakleno tijelo također omogućuje brz prijenos topline na unutarnji referentni elektrolit. mV generiran referentnom ćelijom ovisi o temperaturi. Što brže elektroda postigne ravnotežu, to je referentni potencijal stabilniji.

Referenca keramičkog dvostrukog spoja

HI1043B je dvostruki spoj. pH elektrode su dostupne s jednostrukim ili dvostrukim spojem. Potpuni opis proizvoda potražite u nastavku. Spoj poznat i kao slani most i neophodna je komponenta električnog kruga. Kretanje iona mora prolaziti kroz spoj radi stabilnog očitanja. Vanjska referenca ima dvije keramičke frite. Keramika je porozni materijal koji se lako stapa sa staklenim tijelom, ima sličan koeficijent širenja i protok elektrolita od 40 do 50 µL / sat. Ova velika brzina protoka omogućuje brži odziv elektroda i stabilnije mjerenje u viskoznim otopinama ili uzorcima niske vodljivosti, kao što je čista voda, gdje se često opaža dugo vrijeme stabilizacije.

Punjiva

HI1043B je sonda za ponovno punjenje. Budući da se radi o dvostrukoj spojnoj pH elektrodi, otopina za punjenje je HI7082 3,5M KCl. Ova otopina ne sadrži srebro kao kod elektrode s jednim spojem. Odsutnost srebra spriječit će stvaranje taloga srebra na površini spoja i začepiti ga. Začepljenje spoja rezultirat će nesigurnim i nestalnim očitanjima.

BNC priključak

HI1043B ima BNC priključak. Ova vrsta priključka je univerzalna jer se može koristiti na bilo kojem pH metru koji ima ženski ulaz BNC sonde. Ostale vrste priključka uključuju DIN, vijčani, T-tip i 3,5 mm. Ove druge vrste konektora imaju tendenciju da budu vlasnički za određenu vrstu mjerača i nisu zamjenjive.

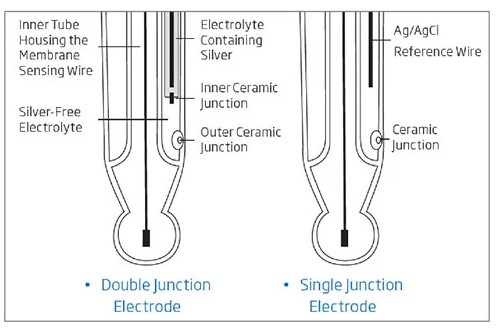

Elektrode s jednim spojem nasuprot dvostrukim spojnicama

Konvencionalne elektrode obično imaju jedan spoj. Kao što je prikazano na slici gore, te elektrode imaju samo jedan spoj između unutarnje žice refernce i vanjske otopine. Pod nepovoljnim uvjetima, kao što su visokotlačne, visokotemperaturne, visoko kisele ili alkalne otopine, pozitivni protok elektrolita kroz spoj često se obrne, što dovodi do ulaska otopine uzorka u referentni odjeljak. Ako ostane neprovjereno, referentna elektroda se može kontaminirati, što dovodi do potpunog kvara elektrode. Drugi potencijalni problem s elektrodama s jednim spojem je začepljenje spoja zbog taloženja srebrovog klorida (AgCl). Srebro se može lako taložiti u uzorcima koji sadrže tris pufer ili teške metale. Kada otopina elektrolita dođe u kontakt s uzorkom, dio AgCl-a će se taložiti na vanjskoj strani spoja. Rezultat je kriva očitanja dobivenih od senzora.

Hannin sustav dvostrukog spoja, kao što i sam naziv implicira, ima dva spoja, od kojih je samo jedan u kontaktu s uzorkom, kao što je prikazano na slici. Pod nepovoljnim uvjetima vidljiva je ista tendencija ulaska uzorka. Međutim, budući da je sustav referentne elektrode fizički odvojen od srednjeg područja elektrolita, kontaminacija elektrode je minimizirana. Vjerojatnost začepljenja spoja također se smanjuje dvostrukom spojnom elektrodom jer vanjska referentna ćelija koristi otopinu za punjenje koja ne sadrži srebro. Budući da nema prisutnog srebra, nema taloga koji bi se mogao stvoriti da bi se začepio spoj.
