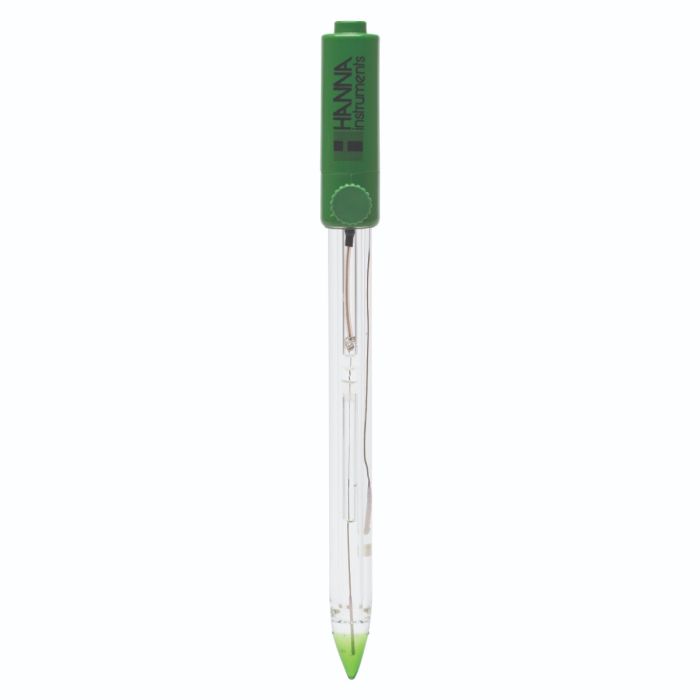

pH elektroda s konusnim vrhom i BNC priključkom

Hanna Instruments nudi širok izbor pH elektroda koje su dizajnirane za različite primjene. Vrsta stakla koja se koristi za određivanje pH vrijednosti, oblik vrha, materijal tijela, vrsta spoja, vrsta referentne vrijednosti i korišteni elektrolit samo su neka od razmatranja dizajna.

HI1053B koristi staklo niske temperature (LT), konusni vrh, stakleno tijelo, trostruki keramički spoj i može se ponovno puniti s 3,5 M KCl.

Niskotemperaturna staklena formulacija

Standardna pH elektroda koristi staklo opće namjene (GP) koje ima otpor od 100 megaoma na 25°C. HI1053B koristi LT (niskotemperaturno) staklo koje ima otpor od oko 50 megaoma na 25°C. Kako se temperatura stakla smanjuje u uzorku, otpor LT stakla će se približiti otpornosti GP stakla. Ako se koristi GP staklo, otpor bi se povećao iznad optimalnog raspona, što bi rezultiralo povećanom impedancijom i u konačnici utjecalo na mjerenje. HI1053B je prikladan za korištenje s uzorcima koji mjere od -5 do 100°C.

Konusni stakleni vrh

Dizajn vrha konusnog oblika omogućuje prodiranje u krute, polukrute i emulzije za izravno mjerenje pH u prehrambenim proizvodima, tlu i emulzijama poput krema za ruke.

Stakleno tijelo

Stakleno tijelo idealno je za laboratorijsku upotrebu. Staklo je otporno na mnoge jake kemikalije i lako se čisti. Stakleno tijelo također omogućuje brz prijenos topline na unutarnji referentni elektrolit. mV koji generira referentna ćelija ovisi o temperaturi. Što brže elektroda postigne ravnotežu, referentni potencijal je stabilniji.

Trostruki keramički spoj

Trostruki keramički spoj omogućuje veću brzinu protoka elektrolita iz referentne ćelije u otopinu. Standardna pH elektroda koristit će jedan keramički spoj koji omogućuje protok od 15 do 20 µL/sat elektrolita; HI1053B ima tri keramička spoja koja osiguravaju protok od 40 do 50 µL/sat elektrolita. Ova visoka brzina protoka osigurava brži odgovor elektrode i stabilnije mjerenje u viskoznim otopinama ili uzorcima niske vodljivosti.

Referenca dvostrukog spoja

Dvostruka spojna elektroda ima unutarnji pretinac koji okružuje referentnu žicu. Ioni srebra prisutni su u elektrolitu unutarnjeg odjeljka, u kojem se nalazi referentna žica Ag/AgCl; elektrolit izvan ovog odjeljka je bez srebra. Dizajn s dvostrukim spojem znači da gotovo nikakvo srebro iz elektrode ne ulazi u uzorak. Ovaj dizajn omogućuje mjerenje u aplikacijama gdje su ioni srebra u uzorku nepoželjni ili za uzorke koji sadrže sulfide koji mogu uzrokovati taloženje srebra i začepljenje spoja. Začepljenje spoja rezultirat će pogrešnim i nepravilnim očitanjima.

Može se ponovno puniti

HI1053B je sonda koja se može ponovno puniti. Budući da je pH elektroda s dvostrukim spojem, otopina za punjenje je HI7082 3,5M KCl. Ova otopina ne sadrži srebro koje je potrebno za otopine za punjenje jednostrukih elektroda.

BNC priključak

HI1053B koristi BNC priključak. Ovaj tip priključka je univerzalan po tome što se može koristiti na bilo kojem pH mjeraču koji ima ženski ulaz BNC sonde. Ostale vrste priključka uključuju DIN, tip vijaka, T-tip i 3,5 mm da spomenemo samo neke. Ove vrste konektora obično su vlasničke za određenu vrstu mjerača i nisu zamjenjive.

Jednostruki spoj u odnosu na pH elektrode s dvostrukim spojem

Konvencionalne elektrode su obično jednostruke. Kao što je prikazano na gornjoj slici, ove elektrode imaju samo jedan spoj između unutarnje referentne žice i vanjske otopine. U nepovoljnim uvjetima, kao što su visoki tlak, visoka temperatura, jako kisele ili alkalne otopine, pozitivni protok elektrolita kroz spoj često je obrnut što rezultira ulaskom otopine uzorka u referentni odjeljak. Ako se to ne provjeri, referentna elektroda može postati kontaminirana, što može dovesti do potpunog kvara elektrode. Drugi potencijalni problem s jednostrukim elektrodama je začepljenje spoja zbog taloženja srebrnog klorida (AgCl). Srebro se može lako taložiti u uzorcima koji sadrže Tris pufer ili teške metale. Kada otopina elektrolita dođe u kontakt s uzorkom, malo AgCl će se precipitirati na vanjskoj strani spoja. Rezultat su pogrešna očitanja dobivena od senzora.

Hannin sustav dvostrukih spojeva, kao što naziv implicira, ima dva spoja, od kojih je samo jedan u kontaktu s uzorkom kao što je prikazano na slici. U nepovoljnim uvjetima evidentna je ista tendencija ulaska uzorka. Međutim, kako je sustav referentne elektrode fizički odvojen od srednjeg elektrolitskog područja, kontaminacija elektrode je svedena na minimum. Vjerojatnost začepljenja spoja također je smanjena s dvostrukom spojnom elektrodom budući da vanjska referentna ćelija koristi otopinu za punjenje koja je "bez srebra". Budući da nema prisutnog srebra, nema stvaranja taloga koji bi začepio spoj.
