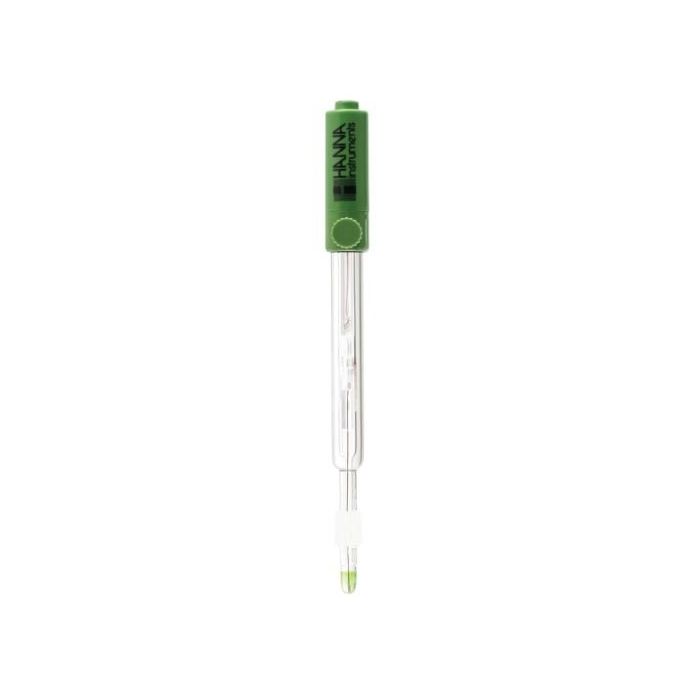

pH elektroda s CPS ™ za nevodene titracije - HI1049B

Hanna Instruments nudi širok izbor pH elektroda dizajniranih za mnogo različitih primjena. Vrsta stakla koje se koristi za osjetljivost pH, oblik, materijal tijela, vrsta spoja, vrsta referentne elektrode i elektrolit su samo neki od aspekata dizajna.

HI1049B koristi staklo opće namjene (GP), sferni vrh, stakleno tijelo, spoj čahure s CPS ™ tehnologijom, dvostruki spoj i može se ponovno puniti s 3,5M KCl, što ga čini idealnim za uzorke s visokim udjelom krutina.

Formulacija stakla opće namjene

Staklo opće namjene (GP), kako naziv govori, standardna je formulacija stakla koja se koristi za opću uporabu. pH elektroda s GP staklom imat će otpor od 100 megahama na 25 ° C i prikladna je za mjerenje pH uzoraka na sobnoj temperaturi. HI1049B prikladan je za upotrebu s uzorcima koji mjere od 0 do 80 ° C.

Sferni stakleni vrh

Dizajn vrha sferičnog oblika omogućuje široko područje dodira s izmjerenim uzorkom. To omogućuje brži odziv elektrode s većim stupnjem stabilnosti.

CPS spoj sa čahurom

Tehnologija sustava za sprječavanje začepljenja (CPS) inovacija je za poboljšanje mjerenja pH u uzorcima koji imaju visok udio krutih tvari. Uobičajene pH elektrode koriste keramičke spojeve koji se mogu brzo začepiti kada se koriste u uzorcima s visokim udjelom krutih tvari. Kad je spoj začepljen, elektroda ne funkcionira. CPS tehnologija koristi poroznost mljevenog stakla u kombinaciji s PTFE čahom kako bi se spriječilo začepljenje spoja. Mljeveno staklo omogućuje pravilan protok tekućine, dok PTFE čahura odbija krutine. Kao rezultat, pH elektrode s CPS tehnologijom trebaju i do 20 puta dulje da bi bile zaprljane u usporedbi s konvencionalnim elektrodama.

Dvostruka referenca spajanja

Dvostruka spojna elektroda ima unutarnji odjeljak koji okružuje referentnu žicu. Ioni srebra prisutni su u elektrolitu unutarnjeg odjeljka u kojem se nalazi referentna žica Ag / AgCl; elektrolit izvan ovog odjeljka ne sadrži srebro. Dizajn dvostrukog spoja znači da u uzorku gotovo nikakvo srebro iz elektrode ne ulazi. Ovaj dizajn omogućuje mjerenje u primjenama gdje su ioni srebra u uzorku nepoželjni ili za uzorke koji sadrže sulfide koji mogu uzrokovati taloženje srebra i začepljenje spoja. Začepljenje spoja rezultirat će nesigurnim i nestalnim očitanjima.

Punjiva

HI1049B je sonda za ponovno punjenje. Budući da se radi o dvostrukoj spojnoj pH elektrodi, otopina za punjenje je HI7082 3,5M KCl. Ova otopina ne sadrži srebro kao kod otopina za punjenje s jednom spojnom elektrodom.

Tijelo staklene elektrode

Stakleno je tijelo idealno za laboratorijsku uporabu. Staklo je otporno na mnoge agresivne kemikalije i lako se čisti. Stakleno tijelo također omogućuje brzi prijenos topline na unutarnji referentni elektrolit. mV generiran referentnom ćelijom ovisi o temperaturi. Što je ravnoteža brža, referentni potencijal je postojaniji.

BNC priključak

HI1049B ima BNC priključak. Ova vrsta konektora je univerzalna jer se može koristiti na bilo kojem pH metru koji ima ženski ulaz BNC sonde. Ostale vrste priključaka uključuju DIN, vijčani, T-tip i 3,5 mm. Ove vrste priključka imaju tendenciju da budu vlasnički za određenu vrstu mjerača i nisu zamjenjive.

Elektrode s jednim spojem nasuprot dvostrukim spojnicama

Konvencionalne elektrode obično imaju jedan spoj. Kao što je prikazano na slici gore, te elektrode imaju samo jedan spoj između unutarnje referentne žice i vanjske otopine. Pod nepovoljnim uvjetima, kao što su visokotlačne, visokotemperaturne, visoko kisele ili alkalne otopine, pozitivni protok elektrolita kroz spoj često se obrne, što dovodi do ulaska otopine uzorka u referentni odjeljak. Ako ostane neprovjereno, referentna elektroda se može kontaminirati, što dovodi do potpunog kvara elektrode. Drugi potencijalni problem s elektrodama s jednim spojem je začepljenje spoja zbog taloženja srebrovog klorida (AgCl). Srebro se može lako taložiti u uzorcima koji sadrže tris pufer ili teške metale. Kada otopina elektrolita dođe u kontakt s uzorkom, dio AgCl-a će se taložiti na vanjskoj strani spoja. Rezultat je kriva očitanja dobivenih od senzora.

Hannin sustav dvostrukog spoja, kao što i sam naziv implicira, ima dva spoja, od kojih je samo jedan u kontaktu s uzorkom, kao što je prikazano na slici. Pod nepovoljnim uvjetima vidljiva je ista tendencija ulaska uzorka. Međutim, budući da je sustav referentne elektrode fizički odvojen od srednjeg područja elektrolita, kontaminacija elektrode je minimizirana. Vjerojatnost začepljenja spoja je također smanjena s dvostrukom spojnom elektrodom, budući da vanjska referentna ćelija koristi otopinu za punjenje koja je "bez srebra". Budući da nema srebra, ne stvara se talog koji bi začepio spoj.

Specifikacije
