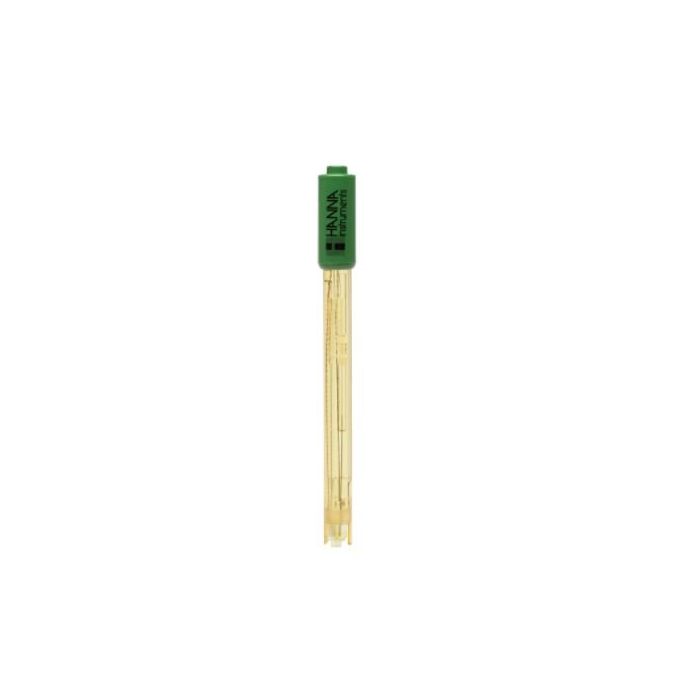

pH Electrode for use with HI207 and HI208 - HI1291D

pH elektroda za upotrebu s HI207 i HI208

Hanna Instruments nudi širok izbor pH elektroda koje su dizajnirane za različite primjene. Vrsta stakla koja se koristi za određivanje pH vrijednosti, oblik vrha, materijal tijela, vrsta spoja, vrsta referentne vrijednosti i korišteni elektrolit samo su neka od razmatranja dizajna. HI1291D koristi staklo opće namjene (GP), sferični vrh, tijelo od polieterimida (PEI), jednostruku keramičku fritu i dvostruki spoj.

Staklena formulacija opće namjene

Mjerenje pH na vrlo visokim temperaturama štetno je za osjetljivi stakleni vrh i skratit će joj životni vijek. pH elektroda sa staklom opće namjene (GP) imat će otpor od 100 megaoma na 25°C, dok je otpor LT stakla oko 50 megaoma na 25°C. Kako se temperatura stakla smanjuje u uzorku, otpor LT stakla će se približiti otpornosti GP stakla. Ako se koristi GP staklo, otpor bi se povećao iznad optimalnog raspona, što bi rezultiralo povećanom impedancijom i u konačnici utjecalo na mjerenje. HI1291D je prikladan za korištenje s uzorcima koji mjere od 0 do 70°C.

Sferni vrh

Sferni vrh je za opću namjenu. Ostali oblici vrha uključuju konus za prodiranje i ravni vrh za površinska mjerenja.

PEI tijelo

Tijelo HI1291D sastoji se od polieterimidne (PEI) smole. PEI tijelo je pogodno za širok raspon primjena i ističe se u terenskim mjerenjima zbog svoje izdržljivosti. Zaštita oko sferičnog staklenog vrha minimizira lom zbog slučajnog udarca ili pada elektrode. PEI plastika je visokokvalitetna plastika koja je kemijski otporna na mnoge agresivne kemikalije.

DIN konektor

HI1291D koristi DIN konektor. Ovaj tip konektora izrađen je samo za pH-metre HI207 i HI208. Ostale vrste konektora uključuju BNC, tip vijaka, T-tip i 3,5 mm da spomenemo samo neke. Ove vrste konektora obično su vlasničke za određenu vrstu mjerača i nisu zamjenjive. Jednostruke elektrode koriste otopinu za punjenje kao što je HI7071 koja sadrži 3,5 M KCl + AgCl, dok elektrode s dvostrukim spojem obično koriste HI7082 koja sadrži 3.5M KCl.

Konvencionalne elektrode su obično jednostruke. Kao što je prikazano na gornjoj slici, ove elektrode imaju samo jedan spoj između unutarnje referentne žice i vanjske otopine. U nepovoljnim uvjetima, kao što su visoki tlak, visoka temperatura, jako kisele ili alkalne otopine, pozitivni protok elektrolita kroz spoj često je obrnut što rezultira ulaskom otopine uzorka u referentni odjeljak. Ako se to ne provjeri, referentna elektroda može postati kontaminirana, što može dovesti do potpunog kvara elektrode. Drugi potencijalni problem s jednostrukim elektrodama je začepljenje spoja zbog taloženja srebrnog klorida (AgCl). Srebro se može lako taložiti u uzorcima koji sadrže Tris pufer ili teške metale. Kada otopina elektrolita dođe u kontakt s uzorkom, malo AgCl će se precipitirati na vanjskoj strani spoja. Rezultat su pogrešna očitanja dobivena od senzora. Hannin sustav dvostrukih spojeva, kao što naziv implicira, ima dva spoja, od kojih je samo jedan u kontaktu s uzorkom kao što je prikazano na slici. U nepovoljnim uvjetima evidentna je ista tendencija ulaska uzorka. Međutim, kako je sustav referentnih elektroda fizički odvojen od srednjeg elektrolitskog područja, kontaminacija elektrode je svedena na minimum. Vjerojatnost začepljenja spoja također je smanjena s dvostrukom spojnom elektrodom budući da vanjska referentna ćelija koristi otopinu za punjenje koja je "bez srebra". Budući da nema prisutnog srebra, nema taloga koji bi mogao začepiti spoj.
