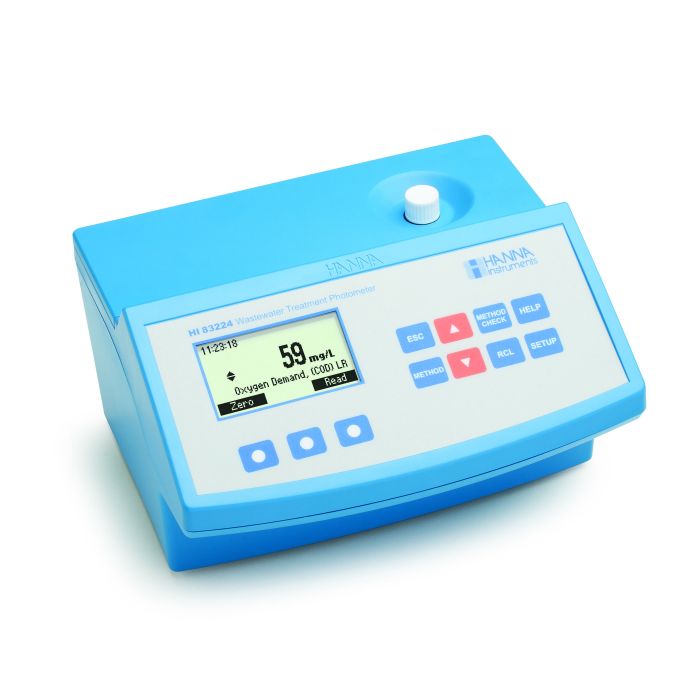

KPK fotometar s prepoznavanjem barkoda za analizu otpadnih voda - HI83224

Od amonijaka do fosfora, stolni fotometar HI83224 mjeri 15 metoda mjerenja za različite ključne parametre kakvoće vode uz kemijsku potrebu za kisikom (KPK) u 3 različita raspona. HI83224 ima čitač barkoda koji se može koristiti za bočice s uzorkom s barkodom. Čitač skenira svaku bočicu i automatski identificira metodu i raspon, uklanjajući potencijalne pogreške i pojednostavljujući postupak ispitivanja.

Ovaj fotometar sadrži napredni optički sustav koji koristi posebne volframove žarulje, uskopojasne interferencijske filtre i silicijske fotodetektore kako bi osigurao točna fotometrijska očitanja svaki put. HI83224 koristi grafički LCD s pozadinskim osvjetljenjem koji omogućuje intuitivno korisničko sučelje, nudeći način podučavanja koji daje korak po korak postupak izvođenja mjerenja. Dobiveni rezultat može se prikazati u raznim kemijskim oblicima ovisno o korisnikovim željama. Za praćenje podataka, rezultati se mogu evidentirati, a zatim izvesti u Windows^® kompatibilno računalo pomoću software-a HI92000 i USB kabela HI920013.



Značajke na prvi pogled



Prepoznavanje barkoda

Automatsko prepoznavanje uzoraka s barkodom uzbudljiva je značajka HI83224. Ovaj napredni mjerač skenira svaku bočicu umetnutu u držač bočice i automatski identificira metodu i raspon uzorka. Barkôd ima četiri znamenke: prve dvije znamenke su za identifikaciju parametara, a druge dvije znamenke su za ID serije reagensa. Bočice za različite metode mogu se razlikovati po barkodu otisnutom na bočici i boji poklopca - barkodovi za različite metode prikazani su u donjoj tablici. Za parametre koji ne koriste reagens s barkodom, mogu se koristiti bočice isporučene s instrumentom.

Zakretanje bočice

Tijekom faze mjerenja analize, najsuvremeniji rotator bočice okreće bočicu kako bi identificirao metodu putem barkoda, a zatim se okreće uzimajući određena očitanja apsorbancije. Zatim instrument pretvara očitanja u jedinice koncentracije i prikazuje rezultat na zaslonu koji se lako čita.

Poboljšana točnost

Korištenje funkcije "prosjek" dodatno poboljšava točnost čitanja. Kad je omogućen u izborniku za postavljanje, instrument vrši okretanje 180 očitanja apsorbancije kroz bočicu. Svako pojedinačno očitanje predstavlja mjerenje kroz novi optički put. Prosječno očitavanje apsorbancije smanjuje pogreške zbog nedosljednosti bočice.

Provjera metode

Dostupna je tipka METHOD CHECK za brzu provjeru barkoda bočice, eliminirajući mogućnost zbunjenosti bočice ili netočnog očitanja uzoraka.

Grafički LCD zaslon s pozadinskim osvjetljenjem

HI83224 ima prilagodljivi grafički zaslon s pozadinskim osvjetljenjem s virtualnim tipkama i pomoć na zaslonu za intuitivno korisničko sučelje.

Zapisivanje podataka

Korisnici mogu pohraniti do 200 očitavanja jednostavnim pritiskom tipke LOG. Zabilježena očitanja jednako se lako vraćaju pritiskom na namjenski gumb RCL. Pohranjeni podaci uključuju parametar, rezultate ispitivanja, broj uzorka, broj serije, ID instrumenta, datum i vrijeme.

Povezivanje s računalom

Zabilježena očitanja mogu se brzo i jednostavno prenijeti na računalo putem USB-a pomoću sustava HI92000 Windows^® kompatibilnog software-a.

Konverzija rezultata

Otklanja zbrku automatskim pretvaranjem očitanja u druge kemijske oblike. Uobičajene konverzije dostupne su pritiskom na gumb.

Vodič na ekranu

Kad je omogućena funkcija vodiča, prikazuju se kratki vodiči koji se odnose na trenutnu operaciju. U bilo kojoj fazi postupka postavljanja ili mjerenja, namjenski gumb HELP također je dostupan za prikaz kontekstualne pomoći.

Ugrađeni tajmer

Prikaz preostalog vremena prije mjerenja Osigurava da se sva očitanja uzmu u odgovarajućim reakcijskim intervalima za ispitivanje koje se provodi.

Poruke o pogreškama

Prikazane poruke upozoravaju na probleme uključujući pogrešku barkoda, pogrešnu bočicu i različitu seriju reagensa.

Pokazivač svjetiljke za hlađenje

Da bi se održala poželjna valna duljina koja se koristi za apsorbanciju, potrebno je osigurati da se dijelovi ne pregriju od topline koju stvara volframova žarulja. Svaki je fotometar dizajniran da omogući minimalno vrijeme da se komponente ohlade. Indikator lampice za hlađenje prikazuje se prije očitavanja.

Mjerne jedinice

Uz čitanje se prikazuje odgovarajuća mjerna jedinica.



Značajke na ekranu



Odabir metoda
Korisnici mogu jednostavno odabrati bilo koju od 15 metoda mjerenja pomoću namjenskog gumba METHOD.



Zapisivanje podataka
Može se evidentirati do 200 očitanja mjerenja i opozvati za buduću upotrebu.



Opoziv dnevnika
Zabilježeni podaci mogu se lako opozvati, a kemijski oblik može se pretvoriti pritiskom na gumb.



Napredni optički sustav



HI83224 sadrži 15 različitih metoda koje se mogu mjeriti gotovim tekućim ili praškastim reagensima. Kada se za odabranu metodu koristi odgovarajući reagens, reakcija između reagensa i uzorka uzrokuje promjenu boje; što je veća koncentracija, to je boja dublja. Povezana promjena boje zatim se kolorimetrijski analizira prema Beer-Lambertovom zakonu. Ovaj princip kaže da svjetlost apsorbira komplementarnu boju, a emitirano zračenje ovisi o koncentraciji. Uski pojasni interferencijski filtar omogućuje da silicijski fotodetektor detektira odgovarajuću valnu duljinu svjetlosti i izostavlja svu drugu vidljivu svjetlost emitiranu od volframove žarulje. Kako se mijenja boja reagiranog uzorka, povećava se i apsorpcija specifične valne duljine svjetlosti, dok propusnost opada.



Broj šifre	Metoda	Barkod bočice
HI94764A-25	Amonijak LR	01xx
HI94764B-25	Amonijak HR	02xx
HI93701-01	Klor, slobodni	-
HI93711-01	Klor, ukupni	-
HI94766-50	Nitrat	05xx
HI94767A-50	Dušik, ukupni LR	16xx; 06xx
HI94767B-50	Dušik, ukupni HR	17xx; 07xx
HI94754A-25	Kemijska potrošnja kisika (KPK) LR	12xx
HI94754B-25	Kemijska potrošnja kisika (KPK) MR	13xx
HI94754C-25	Kemijska potrošnja kisika (KPK) HR	24xx
HI94758A-50	Fosfor, reaktivni	30xx
HI94758B-50	Fosfor, hidrolizirana kiselina	31xx
HI94758C-50	Fosfor, ukupni	32xx
HI94763A-50	Fosfor, reaktivni HR	33xx
HI94763B-50	Fosfor HR	34xx

Napomena: xx predstavlja kod serije reagensa.



Specifikacije



Parametri

Reagensi su dostupni u tekućem ili praškastom obliku, a količina svakog reagensa precizno je dozirana kako bi se osigurala maksimalna ponovljivost.

Parametar	Raspon	Rezolucija	Točnost	Metoda	Šifra reagensa
KPK LR	0 do 150 mg/L	1 mg/L	±5 mg/L ±5% očitanja	dikromat EPAǂ dikromat bez žive◊◊ dikromat ISO◊	HI94754A-25 HI94754D-25 HI94754F-25
KPK MR	0 do 1500 mg/L	1 mg/L	± 15 mg / L ± 4% očitanja	dikromat EPAǂ dikromat bez žive◊◊ dikromat ISO◊	HI94754B-25 HI94754E-25 HI94754G-25
KPK HR	0 do 15000 mg/L	10 mg/L	± 150 mg / L ± 3% očitanja	dikromat	HI94754C-25

ǂ EPA je službeno priznala metodu s krom-sumpornom kiselinom za analizu otpadnih voda.

◊ Metoda HI94754F-25 i HI94754G-25 slijedi službenu metodu ISO 15705.

◊◊ Ova se metoda preporučuje za analizu opće namjene bez ometanja klorida.





Parametar	Raspon	Rezolucija	Točnost*	Metoda	Šifra reagensa
Amonijak LR	0.00 do 3.00 mg/L (ppm) kao NH3-N	0,01 mg/L	± 0,10 mg / L ± 5% očitanja	Nessler	HI94764A-25 (25 testova)
Amonijak HR	0 do 100 mg/L (ppm) kao NH3-N	1 mg/L	± 1 mg / L ± 5% očitanja	Nessler	HI94764B-25 (25 testova)
Klor,** slobodni	od 0,00 do 5,00 mg/l (ppm)	0,01 mg / L ispod 0,99 mg / L; 0,1 mg / L iznad 0,99 mg / L	± 0,03 mg / L ± 4% očitanja	DPD	HI93701-01 (100 testova) HI93701-03 (300 testova)
Klor,** ukupni	od 0,00 do 5,00 mg/l (ppm)	0,01 mg / L ispod 0,99 mg / L; 0,1 mg / L iznad 0,99 mg / L	± 0,03 mg / L ± 4% očitanja	DPD	HI93711-01 (100 testova) HI93711-03 (300 testova)
Nitrat	0.0 do 30.0 mg/L (ppm) kao NO3-N	0,1 mg/L	± 1,0 mg / L ± 5% očitanja pri 20 ° C	kromotropna kiselina	HI94766-50 (50 testova)
Dušik, ukupni LR	0.0 do 25.0 mg/L (ppm)	0,1 mg/L	± 1,0 mg / L ± 5% očitanja pri 20 ° C	kromotropna kiselina	HI94767A-50 (50 testova)
Dušik, ukupni HR	10 do 150 mg/L (ppm) kao N	1 mg/L	± 3 mg / L ± 4% očitanja	kromotropna kiselina	HI94767B-50 (50 testova)
Fosfor, hidrolizirana kiselina	0.00 do 1.60 mg/L (ppm) kao P	0,01 mg/L	± 0,05 mg / L ± 5% očitanja	askorbinska kiselina	HI94758B-50 (50 testova)
Fosfor, reaktivni	0.00 do 1.60 mg/L (ppm) kao P	0,01 mg/L	± 0,05 mg / L ± 5% očitanja	askorbinska kiselina	HI94758A-50 (50 testova)
Fosfor, reaktivni HR	0.0 do 32.6 mg/L (ppm) kao P	0,1 mg/L	± 0,5 mg / L ± 5% očitanja	vanadomolibdofosforna kiselina	HI94763A-50 (50 testova)
Fosfor, ukupni	0.00 do 1.15 mg/L (ppm) kao P	0,01 mg/L	± 0,05 mg / L ± 6% očitanja	askorbinska kiselina	HI94758C-50 (50 testova)
Fosfor, ukupni HR	0.0 do 32.6 mg/L (ppm)	0,1 mg/L	± 0,5 mg / L ± 5% očitanja	vanadomolibdofosforna kiselina	HI94763B-50 (50 testova)

* @ 25 ° C (77 ° F), ako nije drugačije navedeno

** Za klor su dostupni tekući reagensi.



Amonijak



Raspon amonijaka	Niski raspon: 0,00 do 3,00 mg / L (kao NH3-N) Visoki raspon: 0,00 do 3,00 mg / L (ppm) (kao NH3-N)
Rezolucija amonijaka	Niski raspon: 0,01 mg/L Visoki raspon: 1 mg/L
Točnost amonijaka	Niski raspon: ± 0,10 mg / L ± 5% očitanja Visoki raspon: ± 1 mg / L ± 5% očitanja
Metoda amonijaka	Prilagođavanje ASTM Priručnika za tehnologiju vode i okoliša, D1426-92, Nesslerova metoda.



Kemijska potrošnja kisika



Raspon kemijske potrošnje kisika	Niski raspon: 0 do 150 mg / L Srednji raspon: 0 do 1500 mg / L Visoki raspon: 0 do 15000 mg / L
Rezolucija kemijske potrošnje kisika	Niski i srednji raspon: 1 mg / L Visoki raspon: 10 mg / L
Točnost kemijske potrošnje kisika	Niski raspon: ± 5 mg / L ± 5% očitanja Srednji raspon: ± 15 mg / L ± 4% očitanja Visoki raspon: ± 150 mg / L ± 3% očitanja
Metoda kemijske potrošnje kisika	Prilagodba USEPA 410.4 odobrene metode za određivanje KPK na površinskim vodama i otpadnim vodama.



Klor



Raspon slobodnog klora	0.00 do 5.00 mg/L
Rezolucija slobodnog klora	0.01 mg/L
Točnost slobodnog klora	± 0,03 mg / L ili ± 4% očitanja
Ukupni raspon klora	0.00 do 5.00 mg/L
Rezolucija ukupnog klora	0.01 mg/L
Točnost ukupnog klora	± 0,03 mg / L ili ± 4% očitanja
Metoda klora	Adaptacija EPA metode 330.5 i Standardne metode za ispitivanje vode i otpadnih voda, 20. izdanje, 4500-Cl G, DPD metoda.



Nitrat



Raspon nitrata	0.0 do 30.0 mg/L NO3--N
Rezolucija nitrata	0.1 mg/L
Točnost nitrata	± 1,0 mg / L ili ± 5% očitanja
Nitratna metoda	Metoda kromotropne kiseline.



Dušik, ukupni



Dušik, ukupni raspon	Niski raspon: 0,0 do 25,0 mg / L Visoki raspon: 10 do 150 mg / L
Dušik, ukupni rezolucija	Niski raspon: 0.1 mg/L Visoki raspon: 1 mg/L
Dušik, ukupni točnost	Niski raspon: ± 1,0 mg / L ili ± 5% očitanja Visoki raspon: ± 3 mg / L ili ± 4% očitanja
Dušik, ukupni metoda	Metoda kromotropne kiseline.



Fosfor, koji se može hidrolizirati kiselinom



Raspon fosfora, kiselina koji se hidrolizira	0.00 do 1.60 mg/L
Rezolucija fosfora, kiselina koja se hidrolizira	0.01 mg/L
Točnost fosfora, kisleina koja se hidrolizira	± 0,05 mg / L ili ± 5% očitanja
Metoda fosfora, kiselina koja se hidrolizira	Prilagodba EPA metode 365.2 i standardnih metoda za ispitivanje vode i otpadnih voda, 20. izdanje, 4500-P E, metoda askorbinske kiseline



Fosfor, reaktivan



Raspon fosfor, reaktivni	Niski raspon: 0,00 do 1,60 mg / L Visoki raspon: 0,0 do 32,6 mg / L
Rezolucija fosfor, reaktivni	Niski raspon: 0,01 mg / L Visoki raspon: 0,1 mg / L
Točnost fosfor, reaktivni	Niski raspon: ± 0,05 mg / L ili ± 5% očitanja Visoki raspon: ± 0,5 mg / L ± 5% očitanja
Metoda fosfor, reaktivni	Niski raspon: prilagodba EPA metode 365.2 i standardnih metoda, 20. izdanje, 4500-P E, metoda askorbinske kiseline Visoki raspon: Prilagodba standardnih metoda, 20. izdanje, 4500-P C, metoda vanadomolibdofosforne kiseline.



Fosfor, ukupni



Raspon fosfor, ukupni	Niski raspon: 0,00 do 1,15 mg / L Visoki raspon: 0,0 do 32,6 mg / L
Točnost fosfor, ukupni	Niski raspon: 0,01 mg / L Visoki raspon: 0,1 mg / L
Rezolucija fosfor, ukupni	Niski raspon: ± 0,05 mg / L ± 6% očitanja Visoki raspon: ± 0,5 mg / L ± 5% očitanja
Metoda fosfor, ukupni	Niski raspon: prilagodba EPA metode 365.2 i standardnih metoda, 20. izdanje, 4500-P E, metoda askorbinske kiseline Visoki raspon: Prilagođavanje standardnih metoda, 20. izdanje, 4500-P C, metoda vanadomolibdofosforne kiseline



Opći metar



Memorija bilježenja	200 uzoraka
Povezivanje	USB
Zaslon	Zaslon s tekućim kristalima (LCD)
Napajanje	230 VAC ili 115 VAC adapter za napajanje
Okoliš	0 do 50 ° C (32 do 122 ° F); max 90% RH bez kondenzacije
Dimenzije	235 x 212 x 143 mm (9.2 x 8.34 x 5.62”)
Masa	2.3 kg (5.1 lbs)
Izvor svjetlosti za fotometar / kolorimetar	volframove žarulje s različitim filtrima smetnji uskog pojasa
Fotometar / kolorimetar svjetlosni detektor	silicijska fotoćelija
Informacije o narudžbi	HI83224 isporučuje se s bočicama s uzorcima i čepovima (10), krpicama za čišćenje bočica (4), škarama i priručnikom s uputama.
