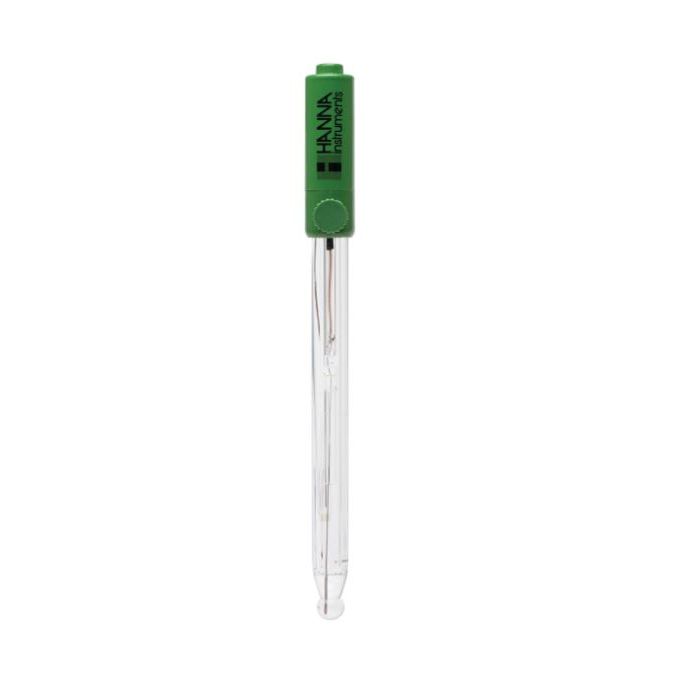

Kombinirana pH elektroda za ponovno punjenje s BNC + Pin konektorom

Hanna Instruments nudi širok izbor pH elektroda koje su dizajnirane za mnoge različite primjene. Vrsta stakla koja se koristi za određivanje pH vrijednosti, oblik vrha, materijal tijela, vrsta spoja, vrsta referentne vrijednosti i korišteni elektrolit samo su neka od razmatranja dizajna.

HI1131P koristi visokotemperaturno (HT) staklo, sferični vrh, stakleno tijelo, jednostruku keramičku fritu, dvostruki spoj i može se ponovno puniti s 3,5 M KCl.

Visokotemperaturna staklena formulacija

Mjerenje pH na vrlo visokim temperaturama štetno je za osjetljivi stakleni vrh i skratit će joj životni vijek. pH elektroda sa staklom opće namjene (GP) imat će otpor od 100 megaoma na 25oC dok je otpor HT stakla oko 400 megaoma na 25oC. Kako se HI1131P koristi na povišenim temperaturama, otpor se smanjuje kako bi se približio otporu GP stakla. HI1131P je prikladan za korištenje s uzorcima koji mjere od 0 do 100oC.

Kuglasti stakleni vrh

Sferni vrh je za opću namjenu. Ostali oblici vrha uključuju konus za prodiranje i ravni vrh za površinska mjerenja.

Stakleno tijelo

Stakleno tijelo idealno je za laboratorijsku upotrebu. Staklo je otporno na mnoge jake kemikalije i lako se čisti. Stakleno tijelo također omogućuje brz prijenos topline na unutarnji referentni elektrolit. mV koji generira referentna ćelija ovisi o temperaturi. Što brže elektroda postigne ravnotežu, referentni potencijal je stabilniji.

Jednostruka keramička referenca s dvostrukim spojem

HI1131P je dizajn s dvostrukim spojevima. pH elektrode su dostupne kao jednostruki ili dvostruki spoj. U nastavku pogledajte potpuni opis razlika. Spoj također poznat kao solni most je neophodna komponenta električnog kruga. Kretanje iona mora teći kroz spoj za stabilno očitanje. Vanjska referenca ima jednu keramičku fritu. Keramika je porozan materijal koji se lako spaja sa staklenim tijelom i ima sličan koeficijent ekspanzije. Jedan keramički spoj ima brzinu protoka od 15-20 μL/sat. Dostupni su i drugi tipovi spojeva s većim protokom i izrađeni od različitih materijala.

Može se ponovno puniti

HI1131P je sonda koja se može ponovno puniti. Budući da je pH elektroda s dvostrukim spojem, otopina za punjenje je HI7082 3,5M KCl. Ova otopina ne sadrži srebro kao kod jednospojne elektrode. Nedostatak srebra spriječit će stvaranje taloga srebra na površini spoja i njegovo začepljenje. Začepljenje spoja rezultirat će pogrešnim i nepravilnim očitanjima.

BNC + Pin konektor

HI1131P koristi BNC i pin konektor. BNC konektor je univerzalan po tome što se može koristiti na bilo kojem pH mjeraču koji ima ženski ulaz BNC sonde. Pin konektor se koristi za omogućavanje funkcije CAL Check na sljedećim stolnim pH mjeračima; HI122, HI123, HI221, HI222, HI223, HI2221, HI2222 i HI2223.

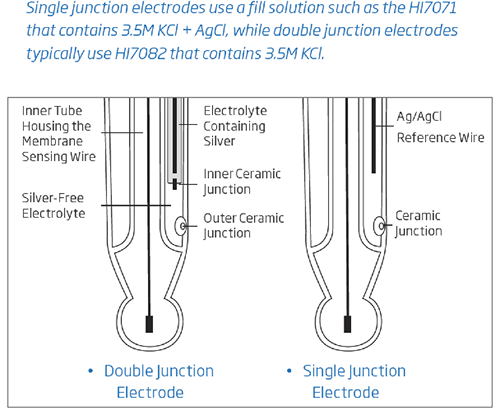

Jednostruki spoj u odnosu na pH elektrode s dvostrukim spojem

Konvencionalne elektrode su obično jednostruke. Kao što je prikazano na gornjoj slici, ove elektrode imaju samo jedan spoj između unutarnje referentne žice i vanjske otopine. U nepovoljnim uvjetima, kao što su visoki tlak, visoka temperatura, jako kisele ili alkalne otopine, pozitivni protok elektrolita kroz spoj često je obrnut što rezultira ulaskom otopine uzorka u referentni odjeljak. Ako se to ne provjeri, referentna elektroda može postati kontaminirana, što može dovesti do potpunog kvara elektrode. Drugi potencijalni problem s jednostrukim elektrodama je začepljenje spoja zbog taloženja srebrnog klorida (AgCl). Srebro se može lako taložiti u uzorcima koji sadrže Tris pufer ili teške metale. Kada otopina elektrolita dođe u kontakt s uzorkom, malo AgCl će se precipitirati na vanjskoj strani spoja. Rezultat su pogrešna očitanja dobivena od senzora.

Hannin sustav dvostrukih spojeva, kao što naziv implicira, ima dva spoja, od kojih je samo jedan u kontaktu s uzorkom kao što je prikazano na slici. U nepovoljnim uvjetima evidentna je ista tendencija ulaska uzorka. Međutim, kako je sustav referentnih elektroda fizički odvojen od srednjeg elektrolitskog područja, kontaminacija elektrode je svedena na minimum. Vjerojatnost začepljenja spoja također je smanjena s dvostrukom spojnom elektrodom budući da vanjska referentna ćelija koristi otopinu za punjenje koja je "bez srebra". Budući da nema prisutnog srebra, nema taloga koji bi mogao začepiti spoj.

Specifikacije
