pH/ORP kontroler za bazene s vanjskim doziranjem i povezivanjem na cloud - BL132

Name: pH/ORP kontroler za bazene s vanjskim doziranjem i povezivanjem na cloud - BL132
SKU: BL132
Price: 99999999999.99 EUR

Na lageru

Kontroleri za bazene BL132 tvrtke Hanna Instruments su automatski sustavi posebno dizajnirani za mjerenje i kontrolu pH i slobodnog klora.

BL132-10: Kontroler za bazene s pH/ORP/temperaturom, vanjskim doziranjem i daljinskim povezivanjem na cloud, 230V

BL132-20: Kontroler za bazene s pH/ORP/temperaturom, vanjskim doziranjem, daljinskim povezivanjem na cloud, s protočnom ćelijom montiranom na panelu, 230V

Glavne prednosti

Rješenje "sve u jednom" za automatsku kontrolu razine pH i klora
Sustav dozirnog pristanka osigurava ispravnu vrijednost pH prije doziranja

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Opis

The chlorine level is measured based on the ORP or REDOX principle. An increase in the ORP value correlates with an increase in the free-chlorine level. pH and ORP testing are done together for efficient disinfection and control. The efficacy of sanitizers, such as chlorine, depends on a controlled pH value. The ORP value is the most consistent indicator of the sanitizing effectiveness of the pool or spa. Typically, 650-750 mV at 7.2 pH indicates proper water treatment. The controllers offer remote access and visualizing of measured data via Cloud connectivity. All measurements and main events are sent to Hanna Cloud through the Ethernet connection. The BL132 controllers can be paired with the HI1036-18XX digital probe. The probe incorporates pH, ORP and temperature sensors along with a matching pin. It was specially designed to detect a broken electrode based on a shifted zero potential value, around 4 pH. The HI1036-18XX uses an Ag/AgCl reference with 3.5 M KCl. The ORP values are referenced to it. Measurement data stored on the probe is transferred to the controller via a digital connection; thus eliminating noise and static due to high impedance signals carried by the cable.

Main Features:

• Two built-in peristaltic dosing pumps with Proportional control • Manual control for pump priming • Overfeed protection using overtime safety timer • Resumes dosing on restart in case of power failure • Level input to stop control without reagents • Interlocked pH-ORP control (i.e. ORP control only runs when the pH set point has been reached) • External dosing • The controller has 2 relays that can be used to control larger external dispensing pumps, allowing the BL131 to be used in larger pools. • Air temperature sensor • Allows triggering an alarm if the air temperature is cold enough that there is a risk of water freezing in the pipes (e.g. hot tubs in winter with the circulation pump off) • Bidirectional control • User selectable logging interval • As pool settings normally do not change that quickly, minimize data management by choosing from a wide selection of logging intervals • Multicolored LED indicators for dosing, meter status and service • Real-time graph display • Programmable alarms • Password protection

Multiple Configurations:

BL132 swimming pool controllers are available in two configurations: • in-line, for direct probe installation and chemical injection fittings into existing piping • flow cell, for calibration and probe maintenance without having to shut down the recirculation pump For compliance monitoring, each of the BL132 family has a built-in datalogger. Measurement reading intervals can be set at 30s/1m/5m/15m/30m/1h, with a new log starting new each day or when the instrument is calibrated. Logged data include pH, ORP, and temperature values, last calibration data, setup configuration, and any event data. The BL13x swimming pool controller is an automatic system, but it is advisable that users check the controller and verify pH and free‑chlorine levels (in mg/L or ppm) in the pool using a portable colorimeter.

Three display modes:

The versatile display of these controllers allows for three display modes. The LCD can display all three parameters at one time, a 3-second cycle of single parameters, or a real-time plot screen with options for parameter selection, zooming, and log recall.

Razina klora se mjeri na temelju mjerenja pH i ORP. Povećanje ORP vrijednosti korelira s povećanjem razine slobodnog klora. Mjerenje pH i ORP-a obavlja se istovremeno za učinkovitu dezinfekciju i kontrolu. Učinkovitost dezinficijensa, poput klora, ovisi o vrijednosti pH. ORP vrijednost je najkonzistentniji pokazatelj učinkovitosti dezinfekcije bazena ili spa. Tipično, 650-750 mV pri 7,2 pH ukazuje na pravilno tretiranje vode. Kontroleri nude daljinski pristup i vizualizaciju izmjerenih podataka putem povezivanja na cloud. Svi mjereni podaci i glavni događaji šalju se na Hanna Cloud putem Ethernet veze.

Kontroleri BL132 mogu se upariti s digitalnom sondom HI1036-18XX. Sonda integrira senzore za pH, ORP i temperaturu te pin za usklađivanje. Dizajnirana je da detektira puknutu elektrodu na temelju pomaknute vrijednosti nulte točke, oko 4 pH. HI1036-18XX koristi Ag/AgCl referencu s 3,5 M KCl. Podaci o mjerenjima pohranjeni na sondi, prenose se na kontroler putem digitalne veze, čime se eliminira šum i statički elektricitet uzrokovan signalom visoke impedancije koje prenosi kabel.

Glavne značajke:
• Dvije peristaltičke dozirne pumpe s dinamičkim proporcionalnim doziranjem

• Ručna kontrola za priming pumpe

• Zaštita od predoziranja pomoću sigurnosnog timera

• Nastavak doziranja pri ponovnom pokretanju u slučaju nestanka struje

• Senzor razine za zaustavljanje doziranja pri nedostatku reagensa

• Međuovisna kontrola pH-ORP (tj. ORP kontrola radi samo kada je ostvarena zadana pH vrijednost)

• Upravljanje vanjskim dozirnim pumpama

• Kontroler ima 2 releja koji se mogu koristiti za upravljanje većim vanjskim pumpama za doziranje, omogućujući korištenje BL132 u većim bazenima.

• Senzor temperature zraka

• Omogućuje aktivaciju alarma ako je temperatura zraka dovoljno niska da postoji rizik od zamrzavanja vode u cijevima (npr. jacuzziji zimi kada je isključena cirkulacijska pumpa)

• Dvosmjerno upravljanje

• Korisnički odabir intervala zapisa mjerenja

• Optimizirajte upravljanje podacima odabirom širokog izbora intervala zapisa mjerenja
• Višebojni LED indikatori za doziranje, status uređaja i servis

• Prikaz grafikona u stvarnom vremenu

• Programabilni alarmi

• Zaštita lozinkom

Više konfiguracija:

Kontroleri za bazene BL132 dostupni su u dvije konfiguracije:

• Ugradbeni, za izravnu ugradnju sonde i spojnice za ubrizgavanje kemikalija u postojeće cijevi

• Protočna ćelija, za kalibraciju i održavanje sonde bez potrebe za zaustavljanjem recirkulacijske pumpe

Za praćenje sukladnosti, svaki od članova BL132 obitelji ima ugrađeni datalogger. Intervali čitanja mogu se postaviti na 30 s/1 m/5 m/15 m/30 m/1 h, a novi zapis započinje svakog dana ili kada je instrument kalibriran. Zabilježeni podaci uključuju vrijednosti pH, ORP i temperature, zadnje kalibracijske podatke, postavke konfiguracije i sve događaje.

Tri načina prikaza:

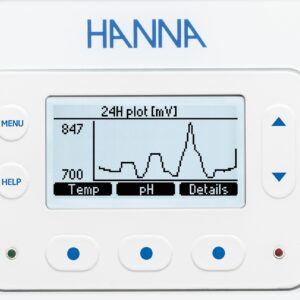

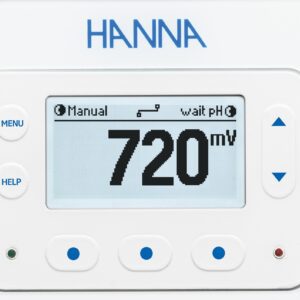

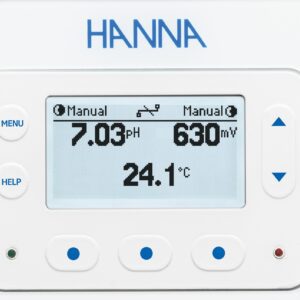

Svestrani zaslon ovih kontrolera omogućuje tri načina prikaza. LCD može prikazivati sva tri parametra odjednom, ciklus od 3 sekunde za pojedinačne parametre ili zaslon s prikazom grafikona u stvarnom vremenu s opcijama za odabir parametara, zumiranje i povrat zapisa.

Dodatne značajke:
Peristaltičke pumpe za kemikalije:
Kontroleri su opremljeni s dvije peristaltičke pumpe s zamjenjivim cijevima otpornim na kemikalije koje su proporcionalno kontrolirane s podesivim protokom. Jedna od pumpi se koristi za doziranje kiseline ili baze, dok se druga koristi za doziranje klora. Učinkovitost dostupnog klora, kako ga određuje ORP, obrnuto je proporcionalna s pH vrijednošću vode.

Automatska proporcionalna kontrola pumpi:
BL132 ima proporcionalno dinamičko doziranje. Korisnik može postaviti proporcionalni raspon na temelju osjetljivosti procesa. Ova postavka određuje intenzitet doziranja proporcionalno odstupanju od zadane vrijednosti. Na primjer, za veća vodena tijela koristi se manji proporcionalni raspon; postavljanje malog raspona (npr. 0,1 pH) osigurava češće doziranje kada je očitanje blizu postavljene točke. Za manja vodena tijela, kao što su jacuzziji ili spa centri, korisnije je postaviti veći proporcionalni raspon (npr. 1,0 pH); kada je očitanje blizu postavljene točke, vrijeme rada pumpe za doziranje je minimalno kako bi se izbjegle velike oscilacije pH ili ORP-a. Ova vrijedna značajka omogućuje vrlo finu kontrolu u održavanju željene točke.

Podesiva brzina protoka

Brzina protoka dozirne pumpe može se podešavati od 0,5 do 3,5 L/h. Veća tijela vode zahtijevaju veću količinu kemikalija u doziranju nego manja tijela vode jer je potrebna veća količina kemikalija kako bi se vidjela promjena u očitanju. Podesiva brzina protoka, kao i proporcionalni raspon, omogućuje bolju kontrolu u održavanju željene točke postavki.

Višebojni LED indikatori

Kontroleri nude više LED indikatora za status, servis i rad pumpe. STATUS LED mijenja boju na temelju operativnog stanja; zelena LED svjetlost označava da je voda unutar željenih raspona parametara, žuta LED svjetlost znači da kontroler zahtijeva pažnju, a crvena LED svjetlost označava problem u sustavu, kao što su visoka i niska očitanja pH, ORP i/ili temperature. SERVICE LED svjetlost označava da je potrebna pažnja servisnog tehničara.

Dozirni pristanak

Mjerači za pH i ORP se obično koriste u bazenima. Kod kloriranja postoji obrnuto proporcionalan odnos između pH i ORP vrijednosti. Kako pH raste, ORP se smanjuje. Ovi kontroleri koriste značajku odobrenja za doziranje koja neće dozvoliti doziranje klora dok se prvo ne ispravi pH, jer je moguće imati nisku ORP vrijednost iako ima dovoljno klora. Značajka odobrenja za doziranje sprječava nepotrebno trošenje kemikalija i izbjegava veću koncentraciju klora nego što je potrebno.

Ulazi za razinu kiseline i klora

Kontroleri omogućuju povezivanje s opcijskim regulatorom razine. Ovaj ulaz se koristi za onemogućavanje dozirnih pumpi kada u spremniku nema više kemikalija.

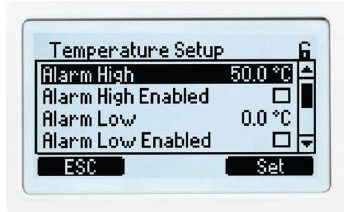

Programabilni sustav alarma

Ovi kontroleri omogućuju korisnicima aktivaciju ili deaktivaciju alarmnih funkcija za niske i visoke razine svih parametara: pH, ORP i temperatura. U slučaju aktivacije alarma, proces doziranja se automatski zaustavlja. Sustav također nudi zaštitu od predoziranja; ako vrijednost ne bude ispravljena unutar unaprijed definiranog vremenskog intervala, uređaj će preći u alarmno stanje, osiguravajući tako sigurnost i točnost mjerenja.

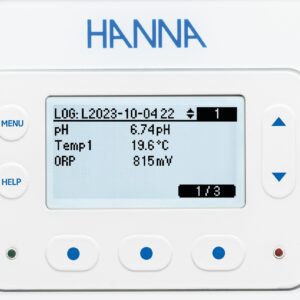

Automatsko bilježenje

Mjerenja se mogu postaviti na intervale od 30 s/1 m/5 m/15 m/30 m/1 h. Novi zapisnik se pokreće svaki put kad se uređaj kalibrira ili na početku novog dana. Zabilježeni podaci uključuju vrijednosti pH, ORP i temperature, datum posljednje kalibracije, konfiguraciju postavki i sve događaje.

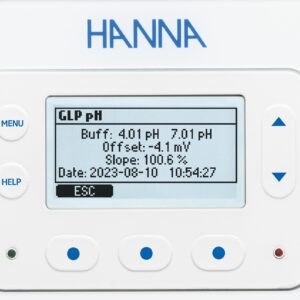

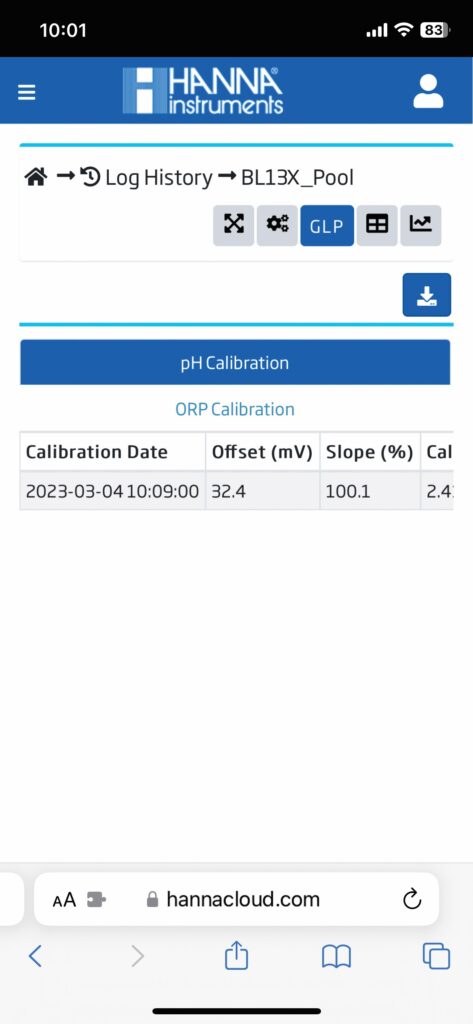

GLP

Dobra laboratorijska praksa (GLP) odnosi se na funkciju kontrole kvalitete koja se koristi za osiguravanje ujednačenosti kalibracija i mjerenja sondi. GLP pohranjuje informacije o kalibraciji pH/ORP, uključujući datum i vrijeme za pH/ORP sonde.

Ethernet priključak za povezivanje s Hanna Cloudom

USB povezivost

Jednostavno prenosite podatke na računalo pomoću USB priključka i USB memorije.

Zadrži unos

Moguće je povezati sklopku protoka postavljen u liniji ili mehanički relej koji je spojen na izvor napajanja recirkulacijske pumpe na ulaz zadrćavanja ovih regulatora. Kada nema protoka ili kada nema napajanja recirkulacijske pumpe, krug zadržavanja će onemogućiti rad dozirne pumpe. Ovo sprječava doziranje kemikalija kada nema kretanja vode u sustavu.

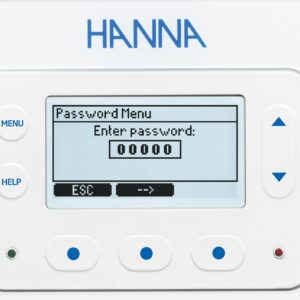

Zaštita lozinkom

Ovi kontroleri imaju zaštitu lozinkom koja omogućuje ograničen pristup kalibraciji, postavkama i pregledu zabilježenih podataka. Lozinka se može postaviti i omogućiti/onemogućiti tijekom općih postavki uređaja.

Praćenje s bilo kojeg mjesta pomoću Hanna Clouda

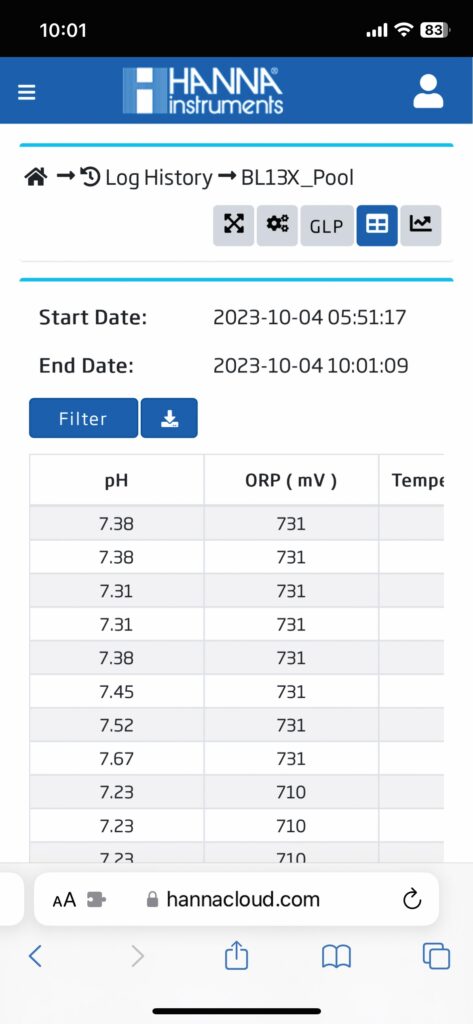

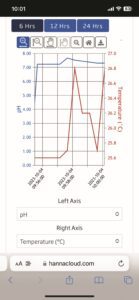

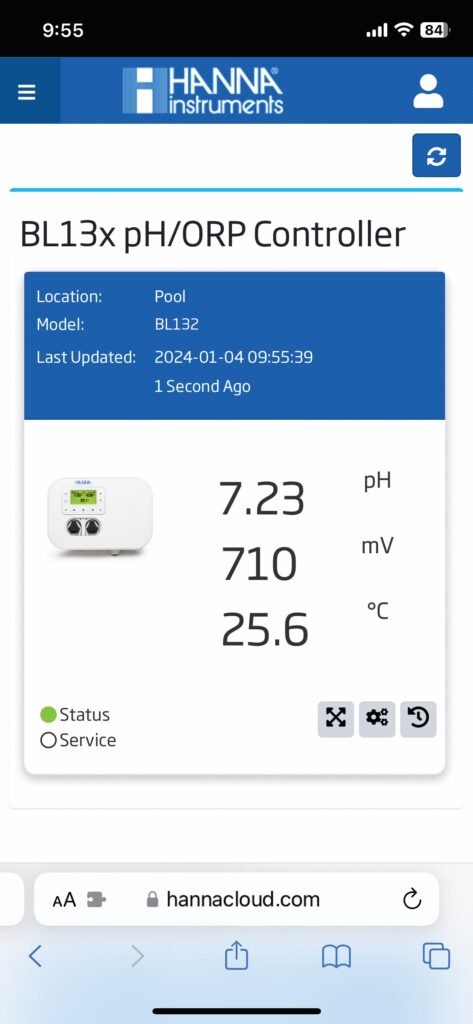

Hanna Cloud je web-aplikacija koja vas povezuje s BL132. Mjerenja i pohrana podataka dostupni su putem vašeg računala, tableta ili telefona. Više uređaja može se registrirati na jedan Hanna Cloud račun. Mjerenja, trendovi, povijest, postavke uređaja, alarmi i poruke prenose se na vašu "Kontrolnu ploču" dok vaš instrument mjeri i kontrolira vaš proces. Više sekundarnih korisnika također se može dodati na račun uređaja kako bi pratili mjerenja i primali obavijesti od kontrolera.

Hanna Cloud uključuje sigurnosne mjere vaših osobnih informacija. Štitimo vaše informacije pomoću tehničkih i administrativnih sigurnosnih mjera kako bismo smanjili rizik od gubitka ili zloupotrebe. Ove mjere uključuju (ali nisu ograničene na) sigurnu vezu, registraciju identiteta uređaja i enkripciju lozinke.

Tablica usporedbe regulatora bazena BL131 i BL132

	pH measurement	ORP measurement	Acid dosing pump	Chlorine dosing pump	Analog outputs	Hanna cloud connectivity
BL131	•	•	•	•	•
BL132	•	•	•	•		•

Specifikacije

pH Raspon	0,00 do 14,00 pH*
pH Rezolucija	0,01 pH
pH Točnost	±0,05 pH (@25 °C / 77 °F)
mV Raspon	±2000 mV
mV Rezolucija	1 mV
mV Točnost	±5 mV (@25 °C / 77 °F)
Temperatura Raspon	-5,0 do 105,0 ºC (23,0 do 221,0 °F)*
Temperatura Rezolucija	0,1 °C / 0,1 °F
Temperatura Točnost	±1.0 °C / ±1.8 °F (@25 °C / 77 °F)

Umjeravanje	• Kalibracija pH pufera: automatska, dvije točke (4,01, 7,01, 10,01 pH) • Kalibracija pH procesa: podesiva, jedna točka • Kalibracija ORP (mV): podesiva, u jednoj točki
Kompenzacija temperature	• Automatski –5,0 do 105,0 °C (23,0 do 221,0 °F) za pH
pH regulator	• Proporcionalno doziranje pomoću podesive zadane vrijednosti i podesive proporcionalne trake • Odgoda pokretanja pri uključivanju • Zaštita od predoziranja pomoću sigurnosnog mjerača vremena za predoziranje
ORP kontroler	• Proporcionalno uvlačenje pomoću podesive zadane vrijednosti i podesive proporcionalne trake • Odgoda pokretanja pri uključivanju • Zaštita od predoziranja pomoću sigurnosnog mjerača vremena za predoziranje • Međusobno blokirani pH regulator
Alarmi	• Pri izmjerenim vrijednostima izvan željenog raspona s opcijom aktivacije/deaktivacije za sve parametre • Alarm se aktivira nakon pet uzastopnih očitanja iznad / ispod praga
Zapisnik podataka	• Automatski dnevnik • Podesivi interval bilježenja: 30 sekundi; 1 minuta; 2 minute; 5 minuta; 10 minuta; 15 minuta; 30 minuta; 60 minuta • 60 dana evidentiranja, ovisno o odabranom intervalu bilježenja (kapacitet od 100 trupaca) • Mjerenja pH / ORP / temperature • Tablica za opoziv / grafički načini rada • Vrsta događaja: postavljanje / alarmi / pogreške / prekid napajanja • Kapacitet pohrane do 100 događaja, npr. alarma, pogrešaka vezanih uz obradu podataka • Izvoz datoteka dnevnika na USB izbrisivi memorijski pogon (USB-C priključak) u CSV formatu
Povezivanje s računalnim oblakom (samo BL132)	BL132 se može povezati s Hanna Cloudom pomoću sigurne veze. • Ethernet (RJ45) 10/100 Mbps veza • Registar identiteta uređaja • Autorizacija sigurnosnih ključeva temeljena na pravilima Instrument će slati informacije o statusu Hanna Cloudu s definiranim razdobljem. • Očitanja: pH / ORP / temperatura • Događaji: Alarmi / Upozorenja / Pogreške • Periferni status: LED diode • Posljednje dozirane količine kiseline i klora • Informacije o GLP-u Instrument će slati informacije o postavljanju Hanna Cloudu pri pokretanju i kad god postavljanje mijenja se na instrumentu. • Postavke alarma • Postavke doziranja • Opće postavke • Informacije o sustavu: Mjerač – model, FW verzija, verzija OS-a, serijski broj Sonda – vrsta, FW verzija, serijski broj Način rada "Remote Hold": • hitni način rada, daljinski se aktivira putem web aplikacije • način za deaktivaciju pumpi • može se otkazati ručno iz izbornika kontrolera
Ethernet ulaz (samo BL132)	• Ethernet konektor (RJ-45) 10/100 Mbps veza

Dodatne značajke:

Upravljanje pumpom	• Regulacija protoka pumpe 0,5 do 3,5 l/h (0,13 do 0,92 gal/h) i maksimalni izlazni tlak 1 atm (14 psi) • Ručno upravljanje za svaku pumpu
Zaštita lozinkom	• Postavke, kalibracije i opoziv zapisnika zaštićene su lozinkom
USB-C priključak	• Izvoz podataka (uvoz) na USB flash pogon • Ažuriranje softvera
DLP	• pH / ORP
Alarmni sustav	• Intuitivan sustav upozorenja temeljen na LED alarmnom sustavu u boji • Opcije filtriranja alarma • Upravljanje relejom alarma na temelju filtara za postavljanje korisnika
Izlaz releja alarma	SPDT 5A/230 Vac Aktivira se odabirom uvjeta alarma za pH / ORP / temperaturu
Analogni izlazi (samo BL131)	• Tri konfigurabilna analogna izlaza, 4 do 20 mA, izvor • Izlazna impedancija ≤ 500 Ω • Točnost < 0,5 % FS} • Galvanska izolacija, do 50 V u odnosu na zemlju
Tri digitalna ulaza	• Galvanska izolacija, tip s električnim kontaktom • Jedan ulaz za nisku razinu u spremniku kiseline / baze (kontakt otvoren) • Jedan ulaz za nisku razinu u spremniku klora (kontakt otvoren) • Jedan ulaz za način zadržavanja (otvoren kontakt)
Ulaz za jednu sondu	• Vrsta sonde: HI1036-18XX* pH / ORP / temperatura / odgovarajući pin, kombinirana digitalna sonda • DIN vodootporni konektor • Galvanska izolacija • RS485 sučelje
Napajanje	100—240 VAC
Potrošnja energije	30 VA
Okoliš	• 0-50 °C (32-122 °F) 95% RH bez kondenzacije
Dimenzije	245 x 188 x 55 mm (73 mm s pumpama); 9,6 x 7,4 x 2,2 inča (2,9" s pumpama)
Težina	1700 g (60 oz.)
Kućište	Zidna, ugrađena pumpa, IP65
Informacije za narudžbu	Linijska konfiguracijaBL132-10 se isporučuje s: HI1036-1802 kombiniranom elektrodom (pH / ORP / temperatura), sedlom za elektrodu, cijevi Ø 50 mm (1 kom.), priključcima za elektrodu, injektorom (2 kom.), sedlom za injektore, cijevi Ø 50 mm (2 kom.), cijevi peristaltičke pumpe (2 kom.), PVC cijev za aspiraciju i ubrizgavanje, 10 m, aspiracijskim filtrom (2 kom.), 7.01 pH puferskom otopinom, vrećicom (3 kom.), 4.01 pH puferska otopina, vrećica (3 kom.), 470 mV ORP ispitna otopina, vrećica (3 kom.), kabel za napajanje, certifikat kvalitete sonde, certifikat kvalitete instrumenta, kratki referentni vodič s QR kodom za preuzimanje uputa. Konfiguracija protočne ćelije korisničke ploče BL132-20 isporučuje se s: HI1036-1802 kombiniranom elektrodom (pH / ORP / temperatura), protočnom ćelijom montiranom na ploču, ventilom za spojeve protočnih ćelija s priključcima i cijevima, 10 m, injektorom (2 kom.), sedlom za ventile, cijevi Ø 50 mm (2 kom.), sedlom za injektore, cijevi Ø 50 mm (2 kom.), cijevi peristaltičke pumpe (2 kom.), PVC aspiracijskim i injekcijskim cijevima, 10m, aspiracijski filtar (2 kom.), 7.01 pH puferska otopina, vrećica (3 kom.), 4.01 pH puferska otopina, vrećica (3 kom.), 470 mV ORP testna otopina, vrećica (3 kom.), kabel za napajanje, certifikat kvalitete sonde, certifikat kvalitete instrumenta, kratki referentni vodič s QR kodom za preuzimanje uputa.
