Napredni stolni mjerač otopljenog kisika s optičkom DO sondom (opdo®) - HI6421

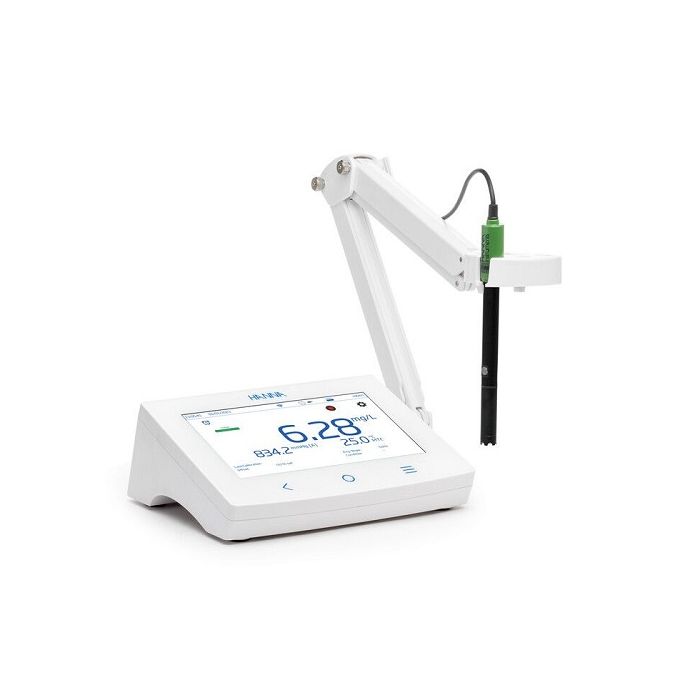

HI6421 je aerodinamični stolni mjerač s velikim zaslonom osjetljivim na dodir, koji se sastoji od kućišta i integriranog modula dizajniranog za mjerenje otopljenog kisika u slatkoj i slanoj vodi.

HI6421 uključuje Hanninu HI7641133 optičku sondu za otopljeni kisik (opdo®) koja se temelji na principu gašenja fluorescencije. Imobilizirani luminofor na bazi Pt pobuđen je svjetlošću plave LED diode i emitira crvenu svjetlost. Kako kisik stupa u interakciju s luminoforom, smanjuje se intenzitet i životni vijek luminiscencije. Životni vijek luminiscencije mjeri se fotodetektorom i koristi se za izračunavanje koncentracije otopljenog kisika.

Sonda je opremljena sa SmartCap (HI764113-1) jednostavnim za korištenje koji se zaključavaju na mjestu i sadrže unaprijed učitane kalibracijske koeficijente koji se automatski prenose na sondu. Smart Cap ima imobilizirani luminofor osjetljiv na O₂ s robusnim netopivim crnim zaštitnim slojem propusnim za kisik. Tijekom vremena, optičke komponente senzora mogu ostarjeti, ali se kompenzira korištenjem referentnog signala za kompenzaciju mjernog puta. Kao rezultat toga, senzor pruža točna mjerenja DO tijekom dugih vremenskih razdoblja bez potrebe za čestom kalibracijom. Izmjerena koncentracija. Dodatne značajke uključuju ugrađene metode i izračune za mjerenje BPK (Biološka potrošnja kisika), OUR (Stopa unosa kisika) i SOUR (Specifična stopa ažuriranja kisika). Kompenzacija tlaka se vrši automatski (ugrađeni barometar) ili korisnici imaju mogućnost ručnog unosa tražene vrijednosti. Tlak se prikazuje u jedinicama koje može konfigurirati korisnik: mmHg, mbar, kPa, inHg, psi, atm.

Značajke na prvi pogled:

Korisničko sučelje:

• 7-inčni kapacitivni zaslon osjetljiv na dodir s podrškom za višestruki dodir
• Kapacitivne dodirne tipke za povratak, početnu stranicu i tipke izbornika sustava
• Ikone i simboli prilagođeni korisniku omogućuju korisnicima jednostavnu navigaciju i tumačenje funkcija instrumenta

Korisnik može birati između pet različitih pogleda:

• Osnovna konfiguracija mjerenja
• Jednostavan GLP s informacijama o kalibraciji
• Potpuni GLP sa statusom elektrode i pojedinostima o točkama kalibracije
• Ažurirani uživo, interaktivni grafikon
• Tablični podaci s datumom, vremenom i bilješkama

Mjerenje

• Izmjerite %Sat, mg/L, ppm (DO); mg/L, ppm (BPK); mg/L (OUR); ppm, mg/L (SOUR)
• Profili specifični za aplikaciju omogućuju brzo i izravno mjerenje bez potrebe za ažuriranjem
• postavke senzora i sustava
• Aktivni zapisnik tijekom mjerenja
• Indikator stabilnosti mjerenja (pomoću postavke Kriterij stabilnosti)
• Načini čitanja: izravno i izravno/automatsko zadržavanje
• Temperaturna kompenzacija može biti automatska ili postavljena ručno
• Zvučne i/ili alarmne poruke za mjerenja izvan unaprijed definiranih granica
• Galvanska izolacija za mjerenje

Kalibracija

• Kalibracija u jednoj ili dvije točke na 0% i/ili 100% zasićenosti
• Ručna kalibracija u jednoj točki u mg/L ili % zasićenja pomoću referentne metode
• Trajna memorija sprema podatke i postavke

Zapis podataka

• Prikupljanje zapisa podataka od najmanje 1.000.000 podatkovnih točaka (s oznakom vremena i datuma)
• Vrste zapisivanja: ručno, automatsko, automatsko zadržavanje
• ID uzorka za podatke ručnog i automatskog zadržavanja

Značajke i usluge povezivanja

• Prijenos zabilježenih podataka na USB pogon
• Log datoteke koje uključuju podatke o mjerenjima i kalibraciji (kao .csv datoteka)
• FTP i e-pošta za izvoz dnevnika putem Ethernet i Wi-Fi veze
• USB tipa A za USB stick, tipkovnicu i pisač
• USB tipa C za USB stick i PC vezu

Odjeljak pomoći za navođenje mjerača

• Video potpora prezentacija glavnih funkcionalnosti



Informacije o naručivanju:

HI6421 se isporučuje s HI7641133 optičkom sondom za otopljeni kisik (opdo®); HI764060 držač elektrode; kapilarna pipeta; 24 VDC adapter za napajanje; USB-C na USB-A kabel; certifikat kvalitete sonde; brzi referentni vodič s certifikatom kvalitete instrumenta.

Specifikacije

HI6421
			Ime proizvoda	Napredni stolni mjerač otopljenog kisika s optičkom DO sondom (opdo®) - HI6421
		DO (HI7641133 optička sonda)			Raspon			0,00 do 50,00 mg/L (ppm) koncentracija; 0,0 do 500,0 % zasićenja
					Rezolucija			0,01 mg/L (ppm); 0,1 % zasićenja
					Točnost		od 0,00 do 20,00 mg/L (ppm) 1,5 % očitanja ili ± 0,01 mg/L (ppm),  što god je veće od 20,00 do 50,00 mg/L (ppm) ±5 % očitanja od 0,0 do 200,0 % zasićenja ± 1,5 % očitanja ili ± 0,1 %, što god je veće  od 200,0 do 500,0 % zasićenja ±5 % očitanja
		Barometrijski tlak			Raspon			450 do 850 mmHg; 600 do 1133 mBara; 60 do 133 kPa; 17 do 33 inHg; 8,7 do 16,4 psi; 0,592 do 1,118 atm
					Rezolucija			1 mmHg; 1 mBar; 1 kPa; 1 inHg; 0.1 psi; 0.001 atm
					Točnost			±3 mmHg unutar ±15 % od točke kalibracije ±3 mmHg ±1 najmanje značajna znamenka
		Temperatura			Raspon			−20.0 do 120.0 °C −4.0 do 248.0 °F 253.0 do 393.0 K
					Rezolucija			0.1 °C; 0.1 °F; 0.1 K
					Točnost			±0.2 °C; ±0.4 °F; ±0.2 K
		DO kalibracija			Točke			Jedna ili dvije točke automatske kalibracije na 100% (8,26 mg/L) i 0% (0 mg/L). Ručno s jednom točkom koristeći vrijednost koju je unio korisnik u % zasićenosti ili mg/L.
					Standardi			0 i 100% zasićenje
					Podsjetnik			Onesposobljeno dnevno
		Temperaturna kompenzacija			Automatski ili ručno
		Kompenzacija saliniteta			Automatski od 0 do 70 PSU (ručno postavljeno) 0,0 do 70,0 % / 0,0 do 45,0 g/L / 0,0 do 42,0 PSU
		Čitanje			Načini rada			Izravno/automatsko zadržavanje
					Stabilnost			Precizan srednje brz
					Izopotencijal			7.000 ili 4.010
					Stopa uzorkovanja			1000 ms
		DO pregledi			Bazičan			Mjerenje (DO, temperatura) Status stabilnosti
					Jednostavan			GLP Osnovni podaci o prikazu Zadnji datum kalibracije, pomak, prosječni nagib
					Detaljan			GLP Jednostavne GLP informacije i pojedinosti o točkama kalibracije
					Tablični			Mjerenja koja se ažuriraju svake sekunde prikazana su u tablici
					Grafikon (crtež)			Grafikon mjerenja u odnosu na vrijeme može se pomicati ili zumirati (pinch-to-zoom tehnologija)
		Zapisivanje			Tip			Automatsko, ručno, automatsko zadržavanje
					Broj zapisa			Maksimalno 50 000 po datoteci Pohranjuje najmanje 1 000 000 podatkovnih točaka po korisniku
					Automatski interval			1, 2, 5, 10, 30 sekundi / 1, 2, 5, 10, 15, 30, 60, 120, 150, 180 minute
					ID uzorka			Inkrementalni način rada
					Mogućnost izvoza			.csv format datoteke
		Korisnici			Do 9 korisnika i zadani administratorski račun
		Povezivanje			USB-A			2 porta za unos tipkovnice ili USB flash pogon
					USB-C			1 priključak za povezivanje s osobnim računalom i USB-C pogon tipa USB
					Wi-Fi & Ethernet			FTP / Web poslužitelj Prijenos dnevnika i preuzimanje e-pošte
					RS232			Povezivanje perifernih uređaja
		Napajanje			DC adapter 100-240AC do 24VDC 2.5A
		Okoliš			0 - 50 °C / 32 - 122 °F / 273 - 323 K maksimalno 95% RH bez kondenzacije
		Dimenzije			205 x 160 x 77 mm (8.0 x 6.2 x 3.0 “)
		Težina			1.2 kg (26.5 lbs.)1
